ICS三托辊电子皮带秤
时间:2023-08-02 17:53:46浏览量:992
系统组成:  皮带秤主要由四部分组成:称重桥架、称重传感器 、速度传感器 、称重控制仪表。工作原理称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的...
详细介绍

系统组成:

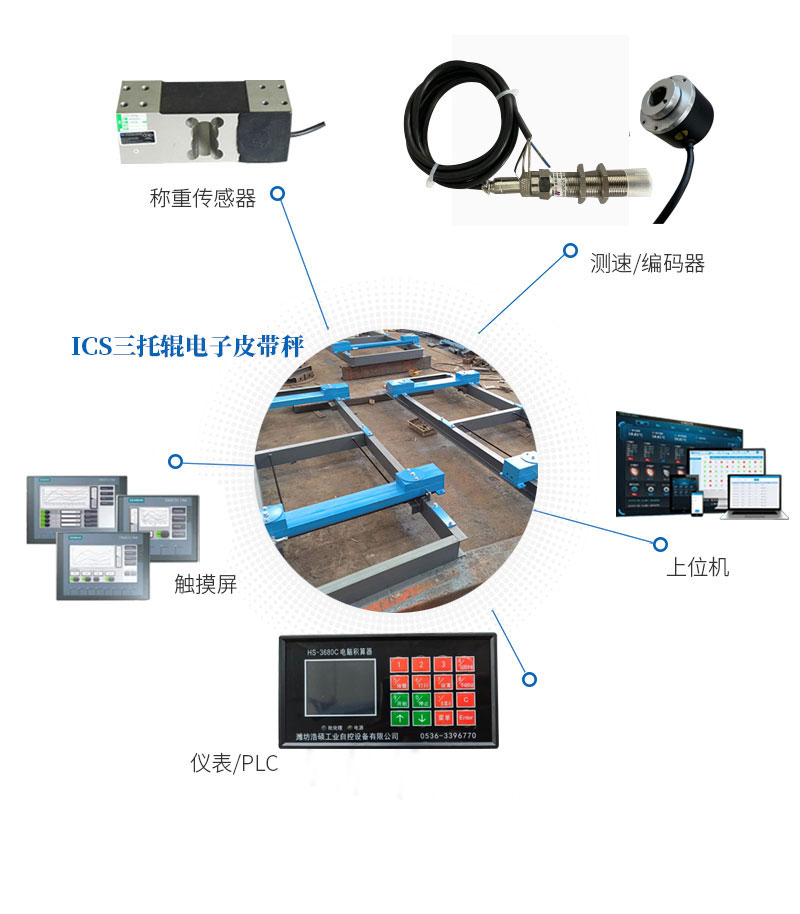

皮带秤主要由四部分组成:称重桥架、称重传感器 、速度传感器 、称重控制仪表。

工作原理

称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

结构特性:

◆结构简单,力传递环节少,安装简洁方便;

◆独特的矩形杠杆,刚性好,无形变;

◆橡胶耳轴支承,防腐蚀﹑防潮﹑抗振动;

◆抗侧向力﹑抗水平分力,有效的减少了皮带跑偏偏和落料偏移对系统精度的影响;

◆称重传感器为拉式,调整灵活,安装方便;

称重桥架:

称重桥架在单杠杆上装有三组托辊,采用四只传感器支承,这种封闭装置可以防震、防潮、防腐蚀防止物料堆积。

称重桥架的主梁采用矩形钢管,这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到最低。无运动和易损件。为了保证整个系统的稳定性,高精度电阻应变片式传感器安装于受拉部分,抗侧向力,减少非线性误差。对于比重较轻物料的测量可采用配重称架。

称重传感器:

◇外壳:“S”型密封保护

◇非线性:<0.03%FS

◇非重复性:<0.01%FS

◇蠕变:<0.02%FS

◇零点输出:±1%

◇在最大流量下,传感器弹性体施力点位移不大于0.2mm

◇温度灵敏度: 间隔:0.0008%FS/oF  零点:0.0015%FS/oF

◇滞后误差:0.02%

◇灵敏度误差:±0.1%

◇过载能力:传感器容量的150%

测速传感器:

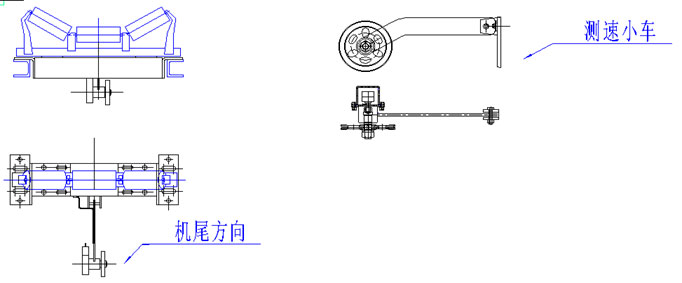

◇测速传感器安装在尾部滚筒,测速滚筒或测速滚轮上,测速滚筒/滚轮安装在回程皮带的上表面,消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器,皮带运行时,速度传感器发出一系列速度脉冲,每一个脉冲代表皮带行程的一个单位长度,脉冲频率和皮带速度成正比。

◇外壳材质为铸铝,能适应于露天工作环境。

◇交流脉冲发生器不需要调整或更换炭刷。

称重控制仪表:

   其性能特点为:仪表具有称量线性补偿,温度湿度补偿,停电保持数据功能,具有自动校准、自动调间隔、自动诊断故障等功能,并有自动零点跟踪,实物、挂码、链码、电子标定功能。

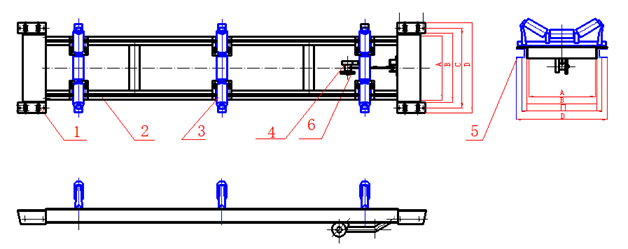

说明:1、称重架  2、计量架  3、托辊架及托辊  4、测速小车及测速传感器 5、皮带机行架          6、测速轮



型号 / 序号

A

B

C

D

ICS-17-500

500

620

690

780

ICS-17-650

650

770

840

930

ICS-17-800

800

920

990

1080

ICS-17-1000

1000

1240

1310

1400

ICS-17-1200

1200

1440

1510

1600
